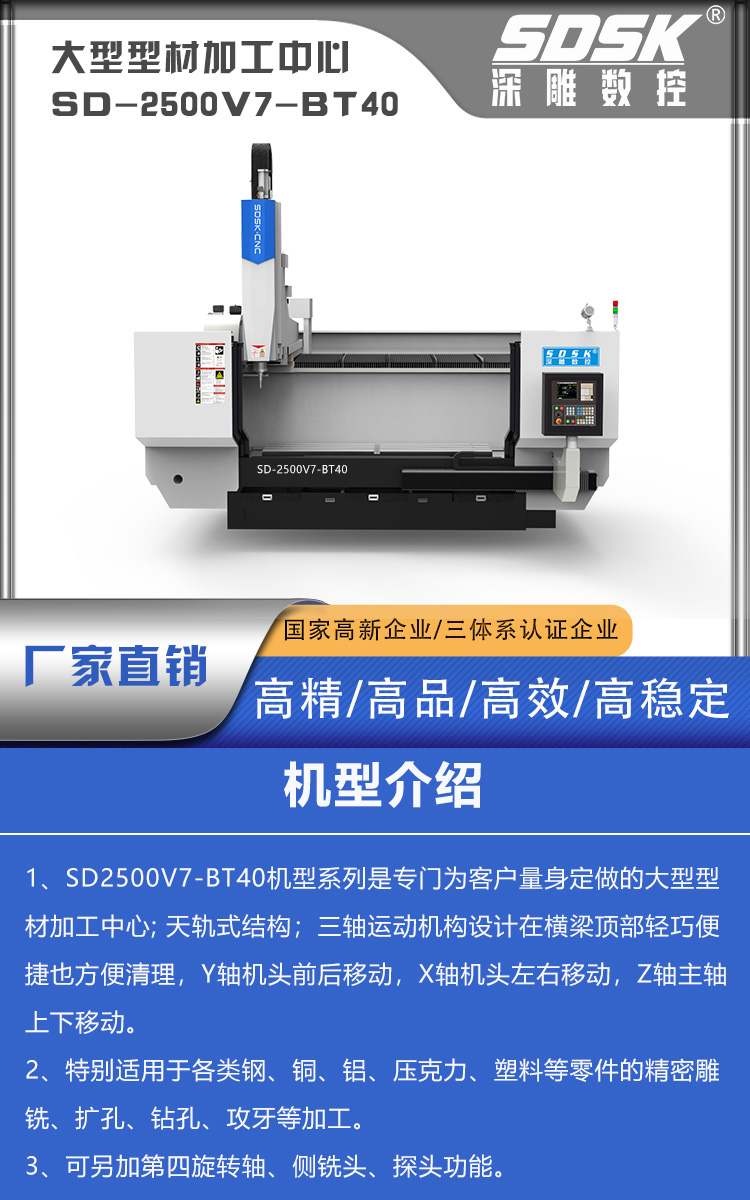

大型型材加工中心SD2500V7-BT40數控機床參數配置

日期：06-09 屬于：公司新聞

深圳市精雕數控設備有限公司加工中心

機器主要配置清單(單位:mm)

規 格說明	數量	原產地
三菱系統/XYZ伺服電機、Z抱閘/11KW主軸伺服驅動	全套	日本
X/Y/Z軸用臺灣TBI精密級滾珠絲桿(x6020、YZ4020)	全套	臺灣
X/Y/Z軸用臺灣上銀/銀泰/鼎翰精密級(X35、Z35滾珠直線導軌、Y35滾柱直線導軌)	全套	臺灣
臺灣大悅直聯式長鼻主軸BT40/150/12000rpm /環形噴水(配油壓打刀缸)	1個	深圳
24T圓盤刀庫(岡田)	1套	臺灣
床身XYZ軸全鑄鐵，鋼構底座，主要配件為鑄鐵機械零配件(HT300)	1套	自制
配電柜恒溫空調系統（雷德）	1套	東莞
施耐德電氣配件（施耐德）	1批	天津
進口TBI/KOYO P級角接觸配對軸承	全套	臺灣
主軸油冷機（雷德）	1臺	東莞
電子手輪（昱普）	1套	廣州
對刀儀（深圳精雕）	1個	自制
X/Y/Z軸配風琴罩	各1套	自制
X/Y/Z軸配塑料拖鏈(鼎泰)	各1套	東莞
自動潤滑油泵（寶騰）	1套	東莞
空氣過濾器（日本雷曼 M107-A空氣過濾器）	1套	浙江
噴水裝置	1套	自制
氣槍、水槍	各1把	深圳
水泵（斯納爾）	1個	常州
機床附件	1套	深圳
BT40刀柄/配大小全套縮咀（三合）	5個	深圳
鏈板排渣機(可另選)	無	自制
正門可另加裝氣動雙開門	無	自制

三、設備主要技術參數：(單位:mm)

四、主機標準配置及附件送配件：

五、機器環境及硬件設施要求

序號	環境項目	項目要求標準
1.	電源要求	AC380V（4P）50-60Hz，空氣開關 60A，電源電壓波動范圍 380V±10%以內
2.	空氣壓縮機	使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min
3.	真空壓力	≥0.6 mpa
4.	空氣干燥機	必須有空氣干燥機，帶自動排水功能
5.	環境噪音/振動	≤75dba
6.	地面要求	地面要求平整，穩固，最高點與最低點相差不超過 5mm
7.	環境濕度	建議 45%-65%
8.	氣體水分含量	無水分
